26 juni 2011

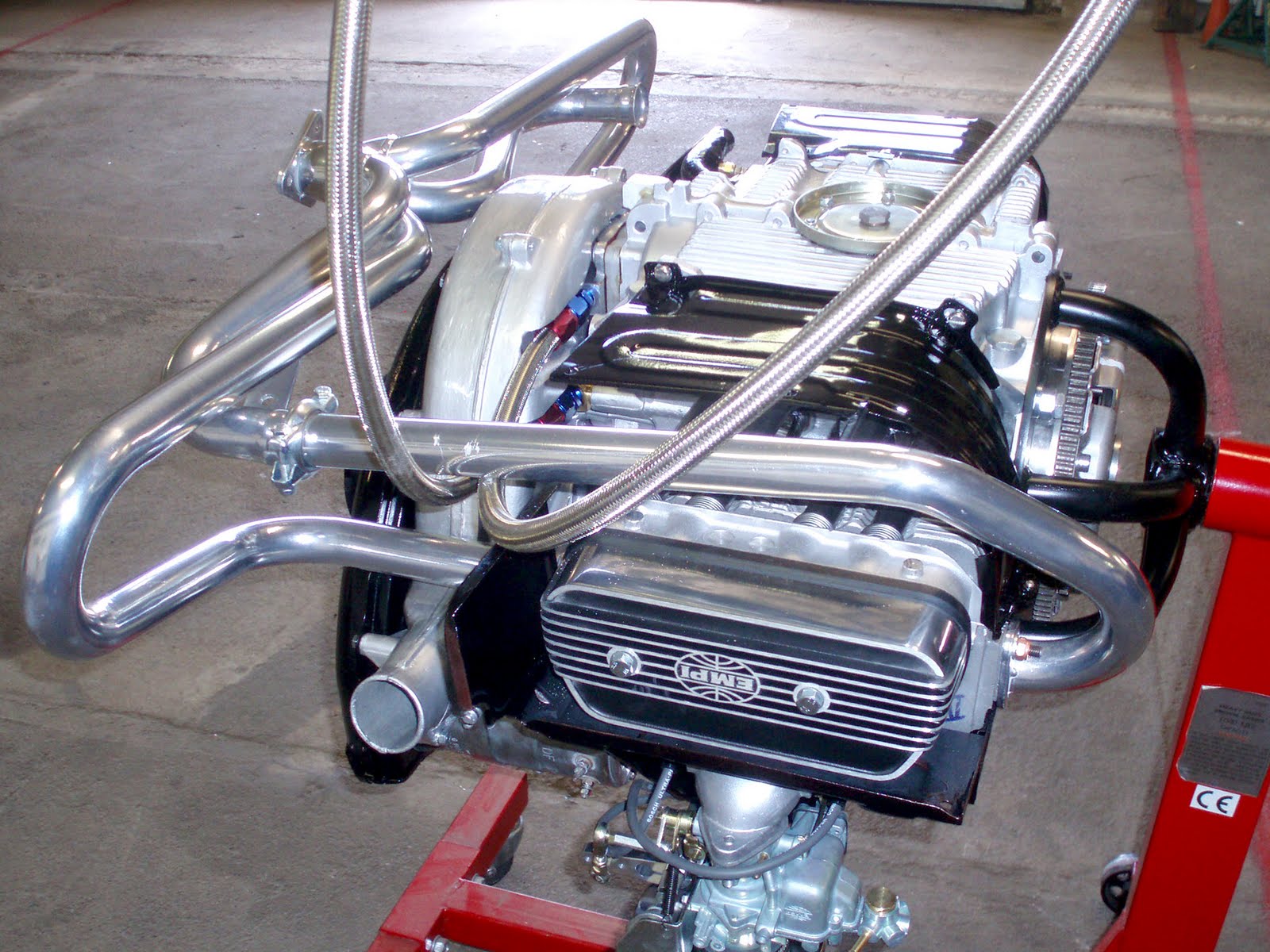

ISP West OTT Exhaust




Fick även dit en av J-tuberna. Den andra måste, av någon underlig anledning, kortas något..?

Förgasare




Monterade förgasarna också, mycket pill innan man fick till reglagen. Vidare fick inte tändspolen plats på sin originalplats, så den får vi flytta.

Undre kyl-/skyddsplåt


Nu är bulan borta...


.. och då passade plåten fin-fint.

25 juni 2011

Undre kyl-/skyddsplåt


Högra sidans undre kyl-/skyddsplåt passade utan problem...



...men inte den vänstra. Problemet? Jo, nya stora T3 "glömplåtar" och dessa undre kyl-/skyddsplåt passar inte med varandra.


Här är boven i dramat. Denna lilla knöl måste bort. Fram med Dremeln igen....

Generaror




Generaror och generatorrem på plats.

Insugsplåtar



Naturligtvis passade inte dessa små insugsplåtar mot nya insuget. Med Dremelns hjälp fick de friseras lite.

23 juni 2011

Insug



Insugen monterade, och nu ska jag leta efter täckplåtarna över och under insugen.

Kapade kylplåtar



De kortade kylplåtarna monterade.

20 juni 2011

Bensinventilation


Röret som leder iväg bensinångorna från tanken.

Kylplåtar igen


Efter mycket mätande fram och tillbaka är nu de kortade kylplåtarna klara, och passar gör de också. Nu kan monteringen av motorn fortsätta.

Ventilationsfilter


En liten boll till filter...


..passar precis här.

Generator


Nu var det konstaterat, den djupa yttre hjulhalvan var rätt för Typ 3 och 12V.

19 juni 2011

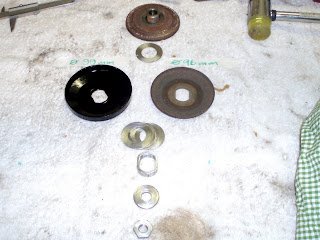

12V Generator


Började med att plocka hop generatorns alla hjul och skruvar. 12V har 99 mm diameter, men tycker yttre hjulet är för "djupt" pressat för att senare kunna få dit en stoppnyckel. Får forska vidare.

13 juni 2011

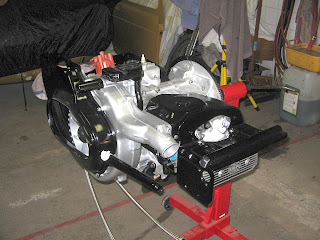

Motor / Kylplåtar


Nya dubbelportkylplåtar monterade. Men, skojigt att motorn med kylplåtarna monterade är 110 mm bredade än vad motorutrymmet är i bilen.




Här är lösningen på att smalna av motorn.

ISP Dörrlister


Nya dörrlister kom från ISP.

Garagestädning



Garaget hade gemensam städdag för ett tag sedan, det behövdes verkligen. På väldigt länge kunde Notchen flyttas fram från sin ruta.

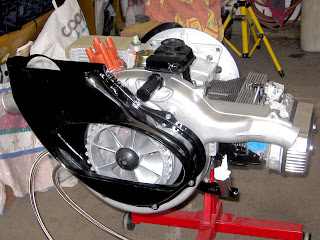

Bakre fläkthus


Bakre fläktkåpor och generatorremskåpan på plats.

04 juni 2011

Motorbygge / Fläkthjul


Fläkthjulet tillsammans med remskivan provmonterades för att se att...


...detta avstånd understiger 4 mm. Då får man shimsa ut remhjulet. Jag hade liten marginal och klarade mig på ett shims.


Remskivans kåpa på plats tillsammans med bakre motorupphängningen. Oljepåfyllnadsröret är provmonterat, får se hur det passar med nya avgasstystemet.

Bensinpump


Bensinpumpen monterades idag.
